          松下自動門安裝說明書
          2019-09-17 22842

          松下自動門安裝說明書

          本頁資訊來源于松下自動門授權經銷商-深圳市乙元興自動門有限公司整理發布。


          自動門的安裝施工技術服務,請選擇松下電工指定的經銷商或專業自動門安裝公司,非專業人員禁止施工操作,否則會有危險隱患。

                        根據有關電氣施工的法令法規,務必由“專業人員”進行安裝施工。
                        根據有關“高處作業規定”進行安裝施工。




          松下自動門

          以下為您提供松下120型與150型自動門安裝說明書:

          發動機箱安裝式有表面安裝和封閉安裝式:
          表面安裝式

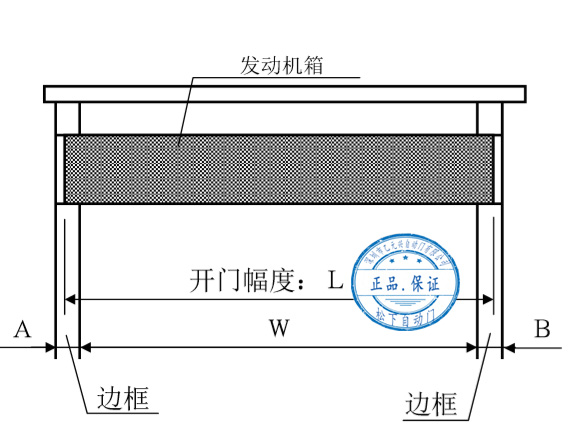

             切割發動機箱:L=W+A+B-5(毫米)

          松下自動門發動機箱切割尺寸示意圖

          [注意]切割時請勿碰傷軌道(否則會影響性能及滑輪的壽命,引起噪音、異音等隱患)

          (1)在門楣、邊框止鉆出預留孔,攻絲(公稱6毫米)

          (2)在發動機箱上鉆出預留孔(锪沉孔:公稱6毫米以上)

          (4)用沉頭螺釘(公稱:6毫米:由我方(施工方)提供)將發動機箱牢固的固定于門楣和邊框上。

          【注意】安裝時務必使發動機箱呈水平狀)

                        安裝時請勿碰傷軌道,否則會影響性能及滑輪的使用壽命。

                        安裝沉頭螺釘平頭請不要出頭,以免造成運作不良、影響使用壽命等。

          雙開自動門安裝時
               兩根軌道的對接處,應在門的正中央位置
               兩根軌道應保持在同一水平面上,呈水平狀
               對接處間隙應小于5毫米

          【注意】螺釘種類、安裝間距、安裝螺釘數量等必須按規定執行。
                       避免安裝不良,造成部件墜落事故。


          自動門發動機箱安裝示意圖

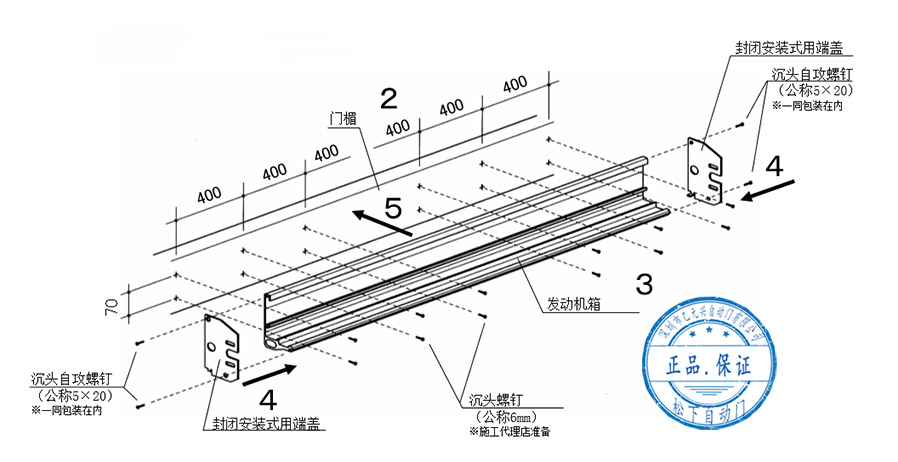

          封閉安裝式;

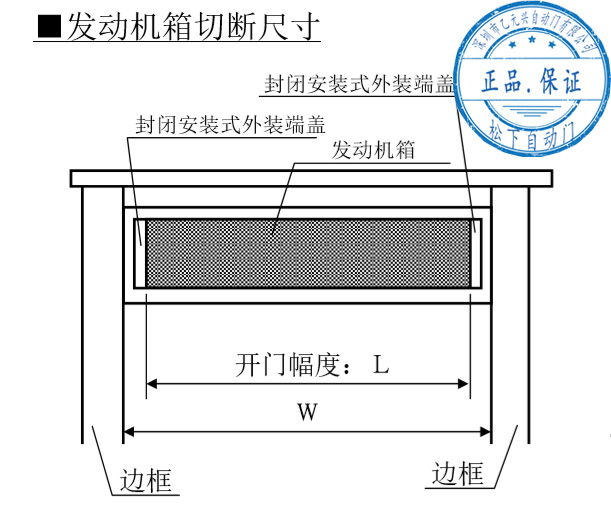

          (1)切割發動機箱:L=W-10毫米
          10毫米: 封閉安裝外裝端蓋2部分尺寸


          封閉式安裝-切割尺寸
          【注意】切割時請勿碰傷軌道,否則會影響性能及滑輪的壽命,引起噪音、異音等。

          (2)在門楣、邊框鉆出預留孔,攻絲公稱為6毫米。
          (3)在發動機箱上個別出預留孔(锪沉孔:公稱6毫米以上)。
          (4)將外裝端蓋牢牢固定到發動機箱兩端。
          【注意】請使用沉頭自攻螺釘(公稱5×20)

          (5)用沉頭螺釘(公稱6毫米:  我方(施工方提供)
                   將發動機箱牢固地固定于門楣和邊框上。
          【注意】安裝時務必使發動機箱呈水平狀。
                       安裝時請勿碰傷軌道,否則會影響性能及滑輪的使用壽命。
                       沉頭螺釘平頭請不要出頭,避免造成運作的不良。

          雙開自動門安裝時:
          兩根軌道的對接處,應在門的正中央位置。
          兩根軌道應保持在同一水平面上,呈水平狀。
          對接處間隙應小于5毫米。
          【注意】螺釘種類、安裝間距、安裝螺釘數量 等必須按照規定來施工。
                        如有不慎。會造成墜落的事故發生。


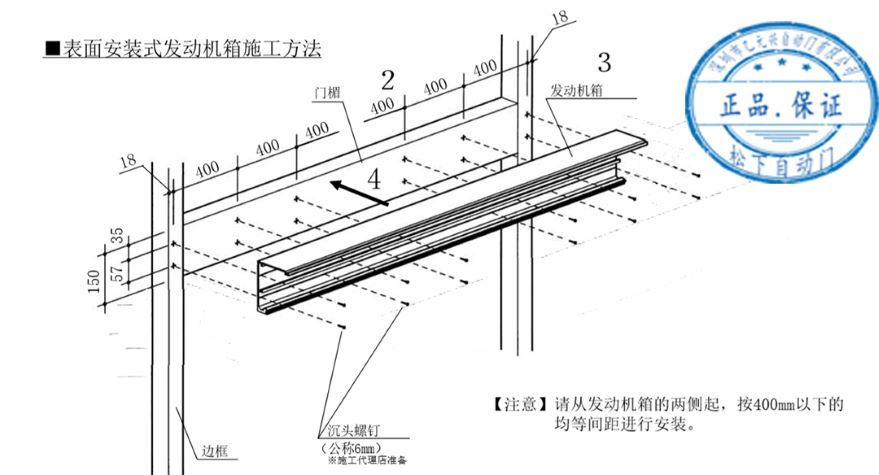

          封閉安裝式發動機箱的施工方法
          封閉安裝式-施工方法

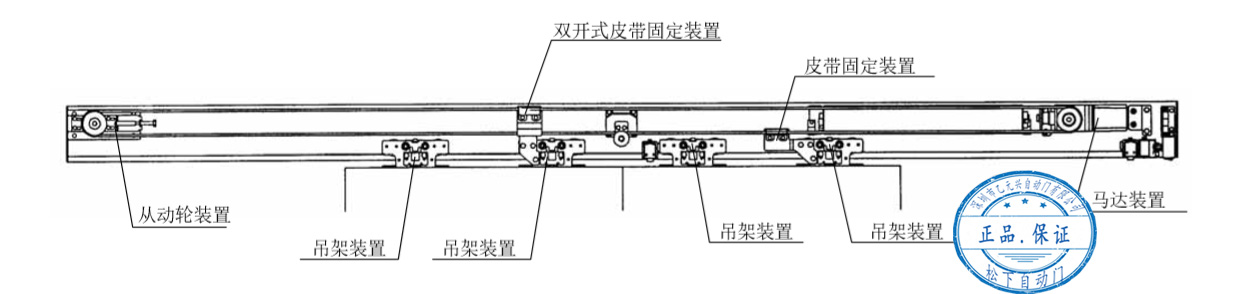

          安裝配置圖
          單開式自動門:
          單開式自動門發動機安裝配置圖



          雙開式自動門:
          雙式自動門發動機安裝配置圖片
          (二)、松下150型自動門輔助光線傳感器探頭的安裝<當帶有輔助光線傳感器>
          【注意】在安裝自動門時,為了防止門體夾人,一般情況下都建議安裝。

           對射型場所
          (1)在邊框上開設預埋孔,孔的位置注意要使傳感器探頭鏡面保持在同一平面上。

          輔助光線傳感器探頭的外尺寸
          輔助光線傳感器-外尺寸
          預埋孔尺寸φ12毫米
          設置高度  使用一套時600毫米
                          使用二套時300,900毫米

          [注意】設置距離請保持在6米以內,否則有可能會使門體處于常開的狀態。
                      使用二套時,請參照下圖

          (2)預埋孔加工后,務必清除表面毛刺、粉塵等。
          【注意】如果傳感器探頭固定時,是傾斜狀態,會造成光線無法進入受光探頭,會導致門體處于常開狀態。
          輔助光線傳感器-設置距離
          (3)在足夠長的線上拴上重物,使其從發動機箱落入邊框,再將其從預埋孔中拉出。
          輔助光線傳感器-施工
          (4)將輔助光線傳感器連接導線固定于引出線上,并將輔助光線傳感器連接導線接入邊框內。
          (5)將輔助光線傳感器軟線提升至發動機箱內。
          (6)將探頭確實埋入預埋孔內。
          【注意】如探頭處于傾斜狀態,光線無法進入正常受光探頭,會使門處于常開狀態。
          使用兩套輔助光線傳感器時的設置:
          兩套輔助光線傳感器時


          (三)、端子臺裝置(遙控器用)的安裝
          請參照下方安裝示意圖進行施工:
          【注意】開門方向不同,安裝位置也不一樣。

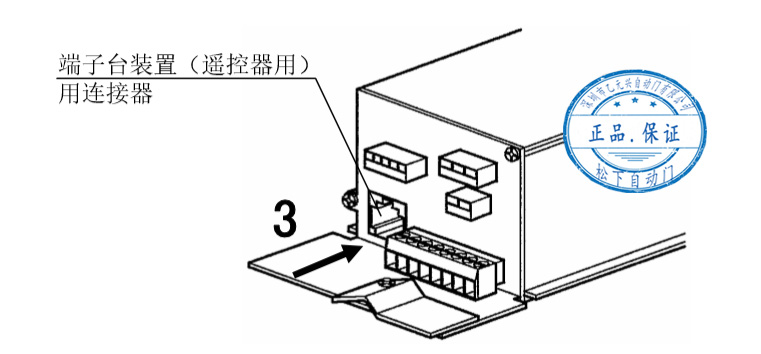

          端子臺安裝
          (1)左開的情況下,擰松螺栓A,連接器插入口置于相反一側,并擰緊螺栓A(參照下方圖片)
          (2) 擰松安裝螺栓。
          (3)端子臺裝置(遙控器用)確實放入發動機箱的軌道部位。
          (4)移動端子臺裝置(遙控器用)至安裝位置,并擰緊安裝螺栓。


          (四)、端子臺裝置(電源用)的安裝

          (1)將端子臺裝置(電源用)嵌入發動機箱上部的溝槽中。
          (2)接著將其嵌入下部的溝槽中。
          (3)再將端子臺裝置(電源用)移到發動機箱右端的位置,并擰緊安裝螺栓。

          【注意】請確保電源線、信號線的接線空間。

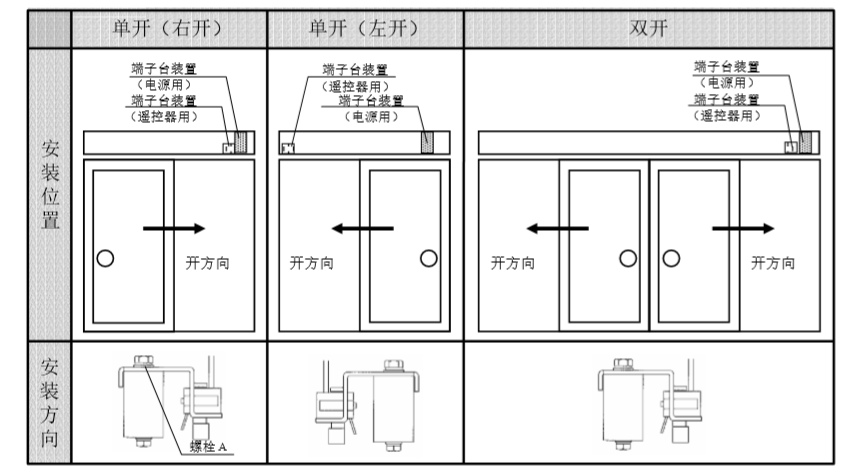

          端子臺裝置(遙控器用、電源用)的安裝位置及安裝方向
          端子臺裝置

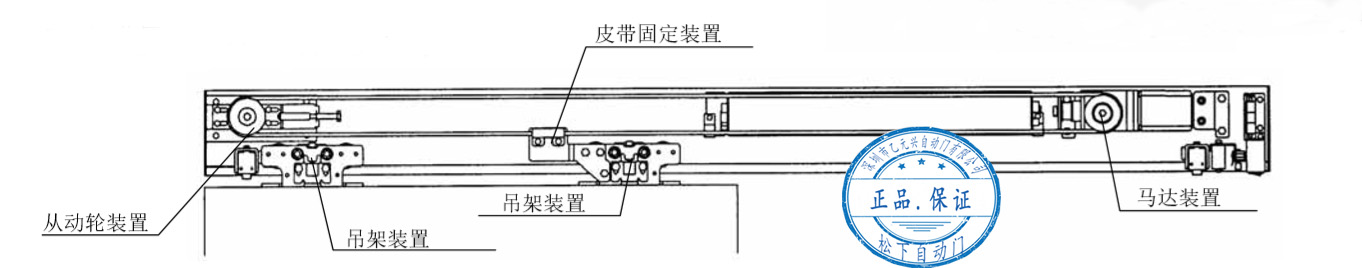

          (五)、松下120、150自動門馬達裝置的安裝:

          1.將帶連接器的導線放到馬達前面。
          【注意】以下2、3、5(施工步驟)如有不慎,會造成墜落的事故發生。

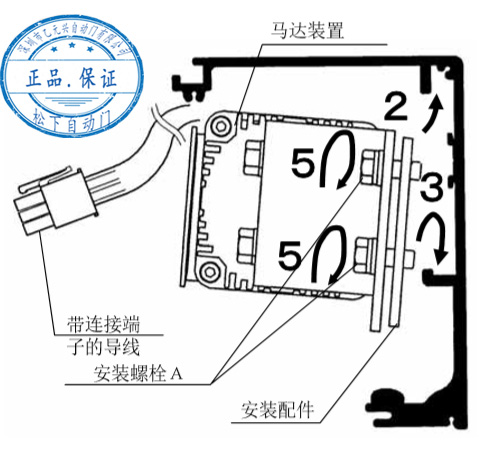

          松下自動門馬達安裝
          (2)將安裝配件確實嵌入發動機箱的上部溝槽中。
          (3)接著將其嵌入下部溝槽中。
          (4)將馬達裝置移動到發動機箱右端的位置附近。
          (5)  擰緊安裝螺栓A.(如上圖所示↑)
            (6)  將帶連接器的導線,通過馬達裝置的上面, 放置在馬達裝置的左側,注意不要讓導線下垂狀態。


          (六)、控制器的安裝:

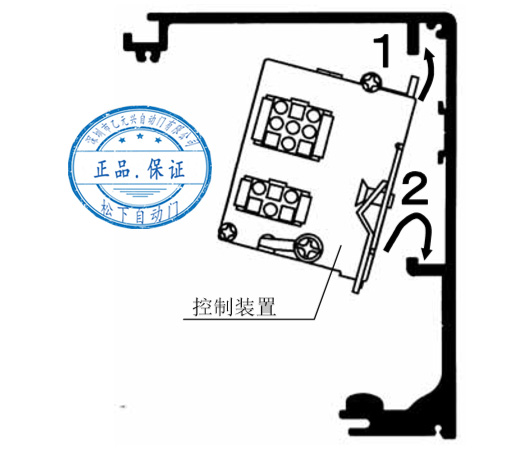

          松下自動門控制器安裝
          【注意】以下1、2如有不慎,會造成墜落。
          (1)將控制裝置確實嵌入發動機箱的上部溝槽中。(注意要再三確認)
          (2)將發動機裝置移動至能與端子臺裝置導線連接的位置。
          (3)擰緊安裝螺釘。

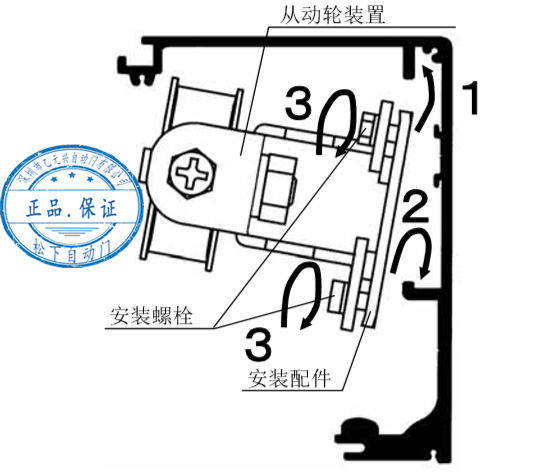

          (七)、從動輪裝置的安裝:
          松下自動門從動輪安裝
                  【注意】以下1、2如有不慎,會造成掉落。
          (1)將從動輪裝置的安裝配件確實嵌入發動機箱上部的溝槽中。
                  【注意】確定確實嵌入下部溝槽內。
          (2)用安裝螺栓將從動輪裝置輕輕地暫時固定,使其能稍微移動。


          (八)、自動門門扇的吊掛:

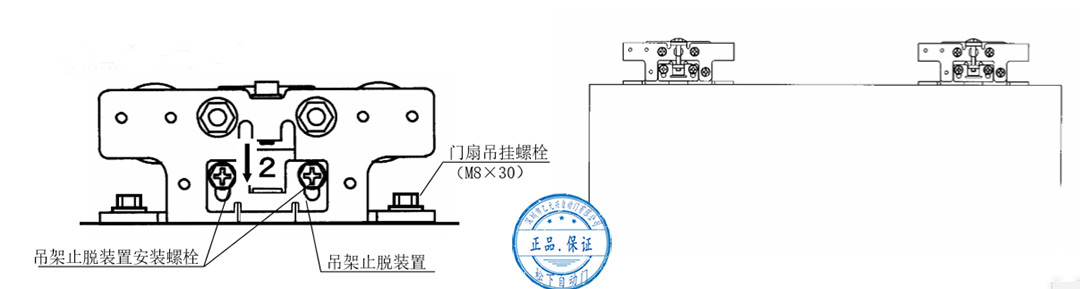

          (1)用附帶的門扇吊掛螺栓組,將吊架裝置確定地安裝到定位置。
          【注意】如有不慎,會造成部件墜落的事故發生。

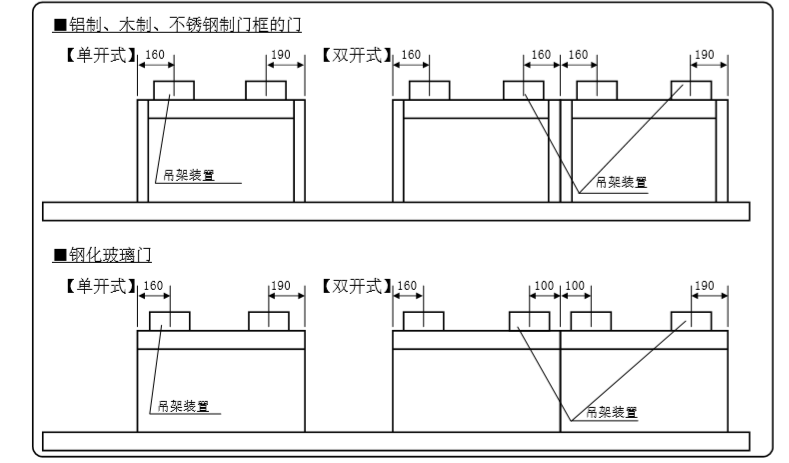

          吊架裝置的安裝位置:
          吊架裝置

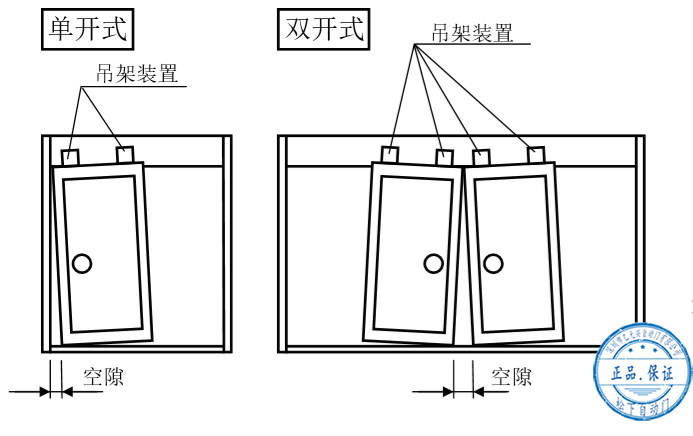

          【注意】安裝時,注意吊架裝置的滑輪中心與門扇呈安全平行狀態,(參照下圖↓)
          吊架安裝
          (2)擰松吊架止脫裝置的安裝螺栓,放低吊架止脫裝置。
          (3)將吊架裝置滑輪掛至發動機箱導軌。
          【注意】請勿碰撞發動機箱內部零件或損傷及軌道,并確保滑輪的中心線與門扇平行,否則會造成零件發生故障,滑輪壽命縮短,產生噪音、異音等異常故障。

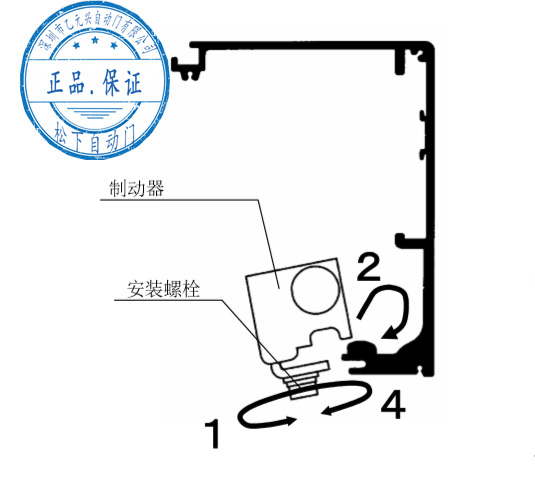

          (九)、自動門制動器裝置的安裝:
          自動門制動安裝
          (1)擰松制動器裝置的安裝螺栓↑(內六角螺栓:M8×40)。
          (2)參照(發動機裝置部件的安裝配置圖) 將制動器裝置確定嵌入發動機箱的軌道。
                 【注意】請保持軌道無損傷。

          (3)移動對準門的開閉位置,確定制動器裝置的位置
                 【注意】請確保開門后,有30mm以上的空間。
                               否則會造成手指被門扇和門柱夾住致傷害等安全隱患。
                               請保持軌道無損傷。

          (4)用內六角棒螺絲扳手擰緊固定安裝螺栓↑。
                 【注意】請確認將其擰緊固定,否則會造成門體破損,影響使用壽命等。


          (十)、門扇安裝后的調整:

          如圖所示:如果門扇無法水平地安裝,可在門扇吊掛后進行安裝調整。

          自動門門扇安裝后的調整
          (1)松開固定用的螺母(m8)(如下圖所示↓)。
          (2)利用調整螺栓(M6)進行高度調整。
                  ●順時針方向旋轉,門上升。
                  ●逆時針方向旋轉,門下降。

          建筑安裝順序:

          安裝有序
          【注意】以下3、4安裝如有不慎,會造成墜落。
          (3)將固定用螺母確定擰緊固定好。
          (4)在確認了與發動機箱下部間的間隙后,將吊架止脫裝置確實安裝上去。
                 【注意】間隙為0.5mm。

          (5)確認行走阻力
                   確認用單手能否移動門扇。
                   行走阻力應在26.6N(2.7kgf)以下。←(松下120型自動門情況下)
                   行走阻力應在33.3N(3.4kgf)以下。←(松下150型自動門情況下)
                   移動門,確認吊架裝置能否在軌道上滑動


          吊架止脫固定器的安裝位置:

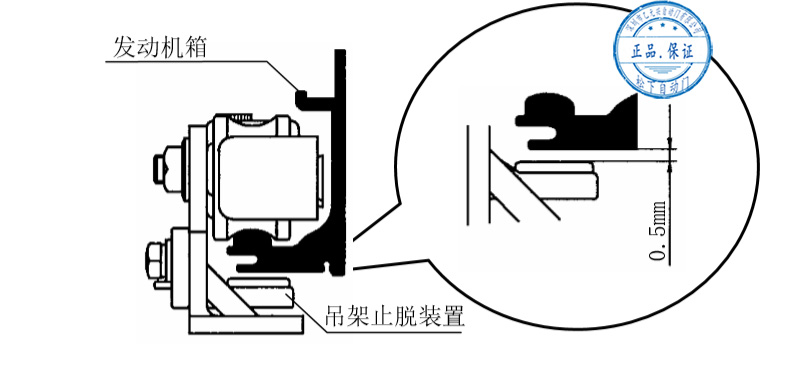

          止脫固定器安裝
          如門扇移動滯重,請確認以下項目:
          (1)吊架裝置是否垂直安裝在門上。
          (2)門扇下部止擺器與門扇底部之間是否存在摩擦現象。】
          (3)吊架止脫裝置和發動機箱之間是否慧摩擦現象。
          (4)吊架裝置與橫框之間是否存在摩擦現象。
          (5)門扇與門框之間是否存在摩擦現象。
          (6)滑輪的中心線與門體是處于平行位置。


          (十一)、皮帶的安裝:

          1、(單開自動門)
          皮帶固定裝置安裝步驟:

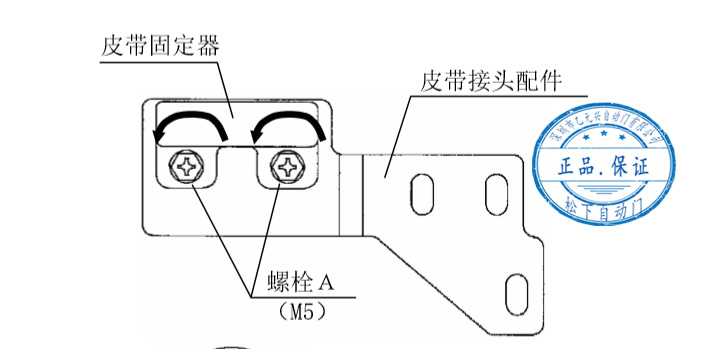

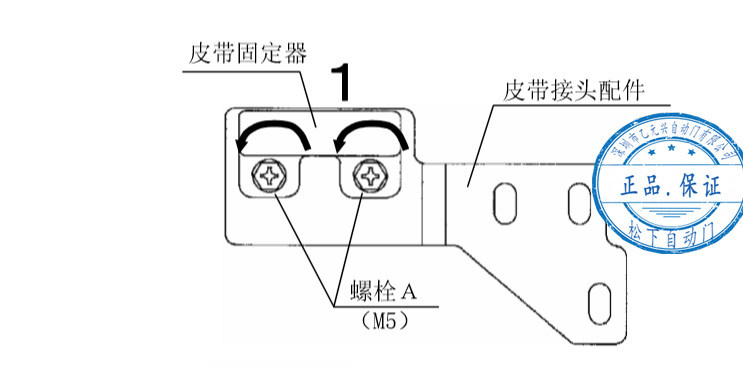

          ( 1)拆下螺栓A(M5)將皮帶固定器從皮帶接頭配件上取下。
          單開自動門皮帶安裝

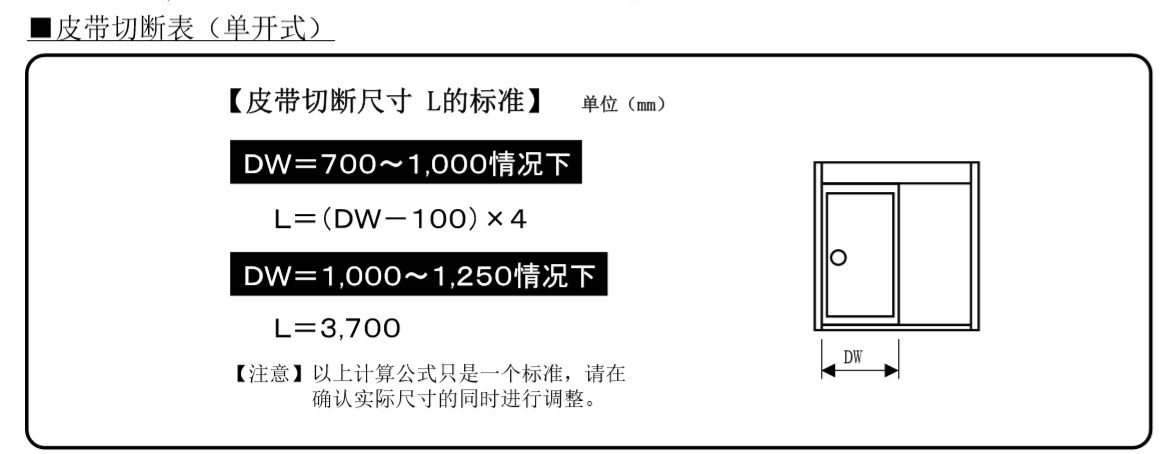

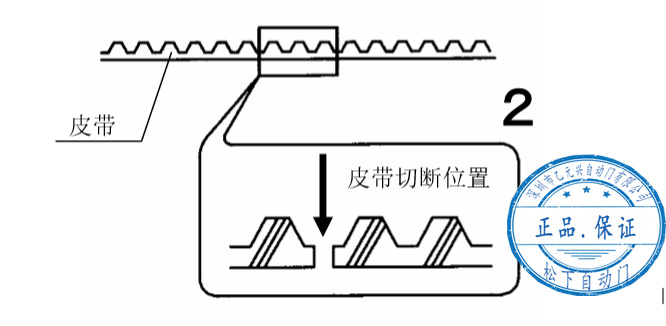

          ( 2)參選皮帶切斷表,將皮帶切斷。



          單開自動門皮帶切斷
          【注意】請將皮帶從谷地的中心切斷。


          (3)將皮帶的兩端交叉著從皮帶固定器的中心處確實放入固定器。
                 【注意】安裝時請勿使皮帶扭曲。


          (4)將皮帶固定器牢固地安裝到皮帶接頭配件上。
                 【注意】皮帶固定器的方向
          單開自動門皮帶安裝
          (5)將皮帶先掛到馬達一側的皮帶輪上,再掛到從動輪上。
          (6)參照下述的安裝位置圖,使用附帶的皮帶固定裝置,安裝用螺栓(M6×12帶彈簧墊圈)并確實安裝至吊架裝置上。

          單開自動門皮帶安裝固定
          【注意】請用扳手,套筒扳手等工具將螺栓確實擰緊。

          單開自動門皮帶安裝結構

          單開自動門皮帶切斷表

          2、(雙開自動門)
          皮帶固定裝置安裝步驟:
          (1)拆下螺栓A(M5)將皮帶固定器從皮帶接頭配件上取下。
          雙開自動門皮帶安裝步驟
          (2)參考皮帶切斷表,將皮帶切斷。
          【注意】皮帶請從谷底的中心切斷。
          雙開自動門皮帶切斷
          雙開自動門皮帶切斷表

          (3)將皮帶的兩端,交叉著從皮帶固定器的中心處切實放入皮帶固定器。
                 【注意】安裝時請勿使皮帶扭曲。

          (4)
          將皮帶固定器牢固地安裝到皮帶接頭配件上。

                 【注意】注意皮帶固定器的方向。
          雙開自動門皮帶固定
          (5)將皮帶先掛到馬達一側的皮帶輪上,再掛到從動 輪上。
          (6)參照(皮帶固定裝置安裝位置圖),使用附帶的皮帶固定裝置安裝用螺栓(M6×12帶彈簧墊圈)、確實安裝至吊架裝置上,安裝牢固。
                 【注意】請用扳手,套筒扳手等工具將螺栓確實擰緊。
          雙開自動門皮帶安裝固定

          (7)參照(皮帶張力的調整【十二】)調整皮帶張力。
          (8)在兩扇門處于關閉位置下(如有手動門鎖,將其鎖上)。

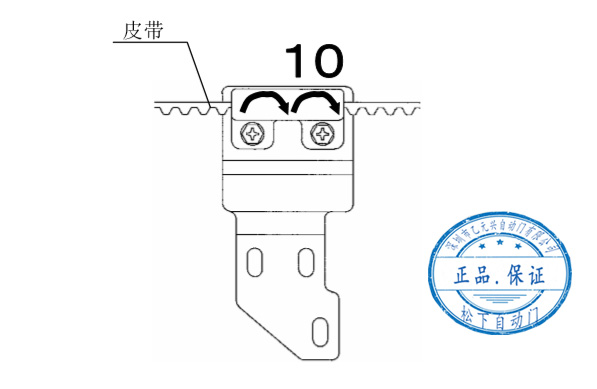

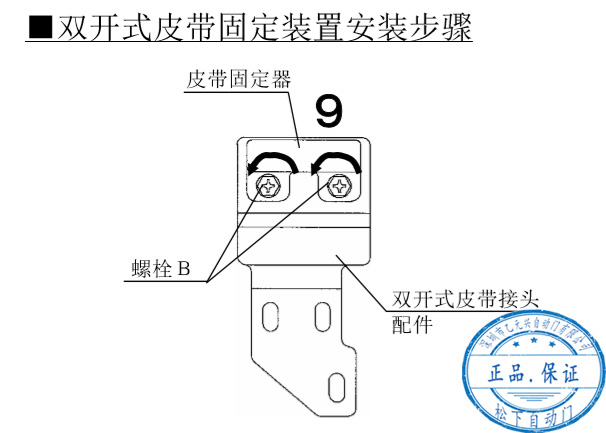

          (9)拆下雙開用皮帶固定器的螺栓B(M5)將其從雙開式的皮帶接頭配件上取下。
          雙開自動門皮帶安裝
          (10)參照下述的安裝位置圖,將皮帶固定器安裝到皮帶上,用螺栓B將皮帶固定器在雙開式皮帶接頭配件固定。
          雙開自動門皮帶安裝
          (11)使用附帶的皮帶固定裝置安裝用螺栓(M6×12帶 彈簧墊圈)、確實安裝至吊架裝置上,安裝牢固。
          【注意】請用扳手、套筒扳手等將螺栓確實安裝。

          (12)門的位置調整后,將螺栓B確實擰緊。
          雙開自動門皮帶安裝

          ●皮帶固定裝置安裝位置(雙開式自動門)——當帶有端子臺裝置(遙控器用)時
          雙開自動門皮帶安裝結構

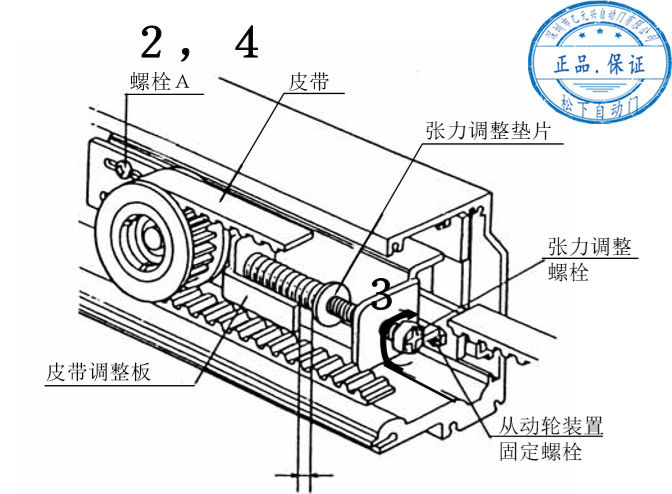

          (十二)、松下自動門皮帶張力的調整:
          (1)將從動輪裝置向左用力拉,確實擰緊固定螺栓。
          (2)擰松4個螺栓A。

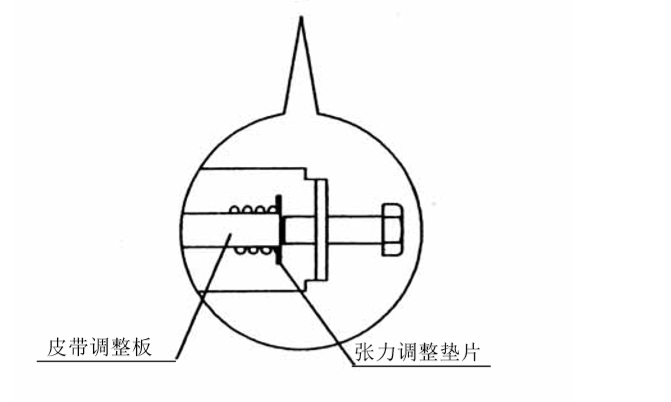

          (3)按順時針方向旋轉張力調整螺栓,調整皮帶張力。
                 【注意】以調整墊片與調整板的前端重合為最宜。
          松下自動門皮帶張力調整張力調整


          (4)確實擰緊4個螺栓A.



          (十三)、自動門控制器的固定:
          側面裝置:
          松下自動門控制器固定-右側
          (1)確實連接馬達裝置連接器。
                 【注意】如連接不慎,會造成運作不良。

          (2)確實安裝端子臺裝(電源用),使其與控制裝置確實相連。

                 【注意】請將引線從馬達裝置的上面穿過。 如連接不慎,會造成動作不良。


          側面裝置:
          松下自動門控制器固定-左側
          (3)確實安裝端子臺裝置(遙控器用),使其與控制裝置確實相連。
          (4)用附帶的線卡固定導線。
                 【注意】如連接不慎,會造成運作不良。
          (5)固定控制裝置。
                 【注意】如有不慎就引起墜落。


          (十四)、自動門輔助光線傳感器的連接——(選擇安裝輔助光線傳感器時)

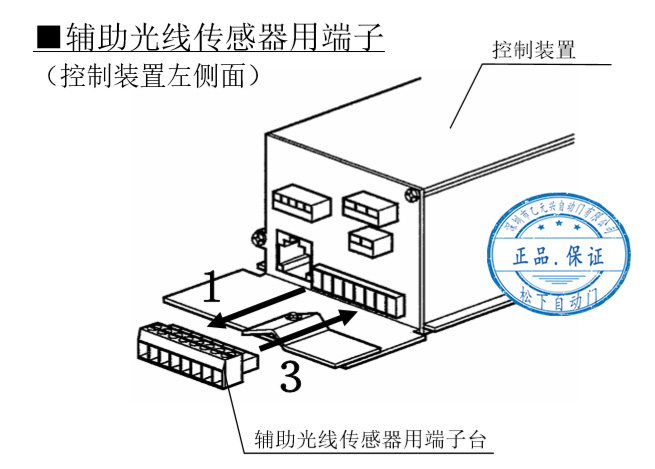

          (1)取出附帶的輔助光線傳感器用端子。
          輔助光線傳感器的連接
          (2)剝去輔助光線傳感器的軟導線皮膜,確實連接至輔助光線傳感器端子上。
          輔助光線傳感器的連接
          【注意】請參照下方圖片連接,如有不慎會造成運作不良。

          (3)將已連接了輔助光線傳感器軟線的端子確定安裝至控制裝置。
                 【注意】請正常的插入到底。
                       連接如有不慎會造成性能、動作等不良。

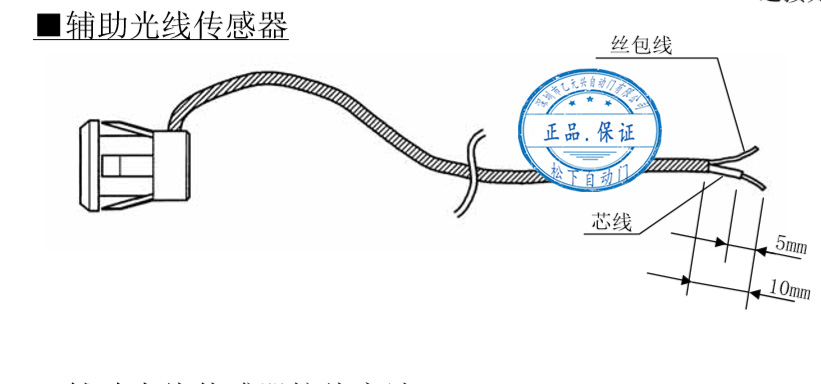

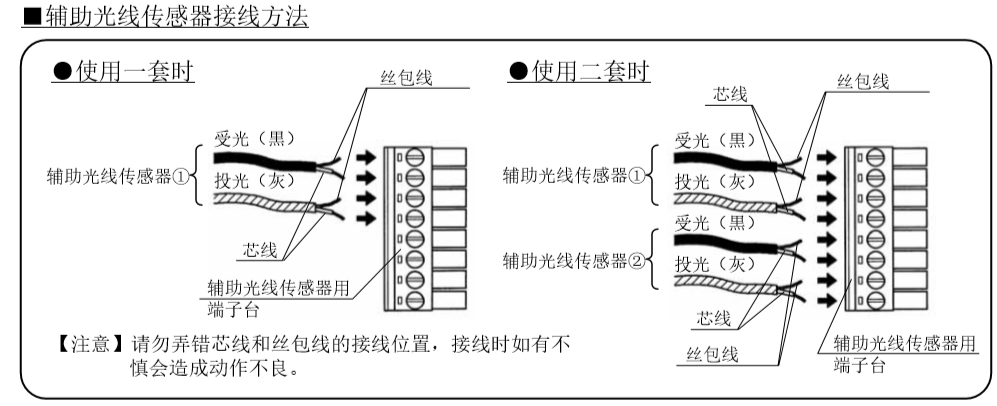

          輔助光線傳感器接線方法

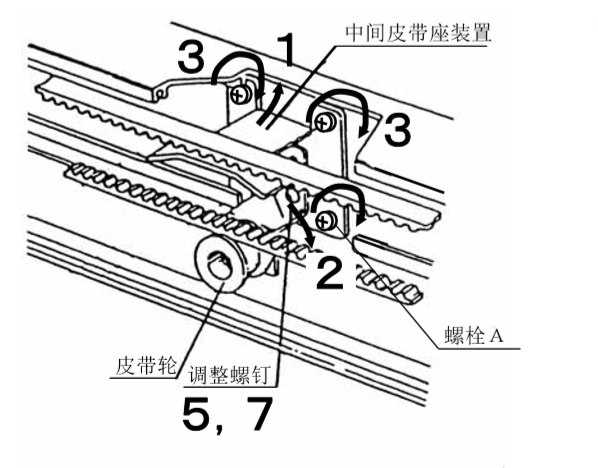

          (十五)、中間皮帶座裝置的安裝(當雙開式的情況時):
          【注意】以下的(1~3步驟)如有不慎,會造成墜落的事故發生。
          中間皮帶座裝置的安裝
          (1)將中間皮帶座裝置的上側嵌入發動機箱上部的溝槽中。
          (2)將中間皮帶卒裝置的下側嵌入發動機箱下部 的溝槽中。
          (3)確實擰緊螺栓A.
          (4)  將皮帶掛到時中間皮帶座裝置上。
          (5)擰松調整螺釘。
          (6)調整皮帶輪位置,調整至皮帶處于水平狀態。
          (7)將調整螺釘確實擰緊。

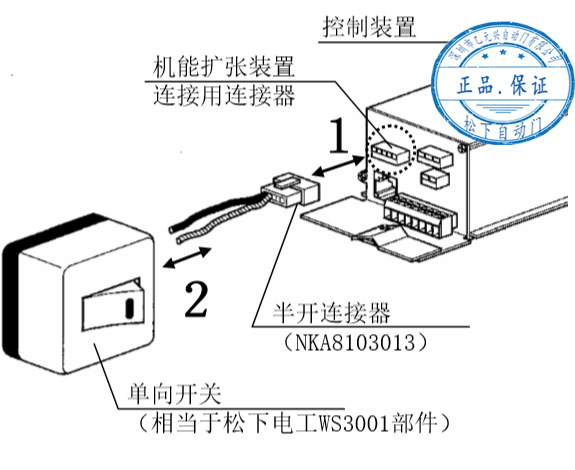

          (十六)、全半開開關(施工公司準備)的連接——當使用全半開關時:
          全半開開關的連接
          請準備單向開關(相當于松下電工WS3001部件)
          (1)將半開連接器(NKA8103013)與控制裝置的機能擴張裝置連接用的連接器相連。
          (2)確實將全、半開開關(單向開關)的引線與半開連接器的導線相連。
                 【注意】請使用粗細為0.5毫米的導線、長度在10米以下。
                               請將全半開開關設置于與無關者和兒童觸及不到的位置處。

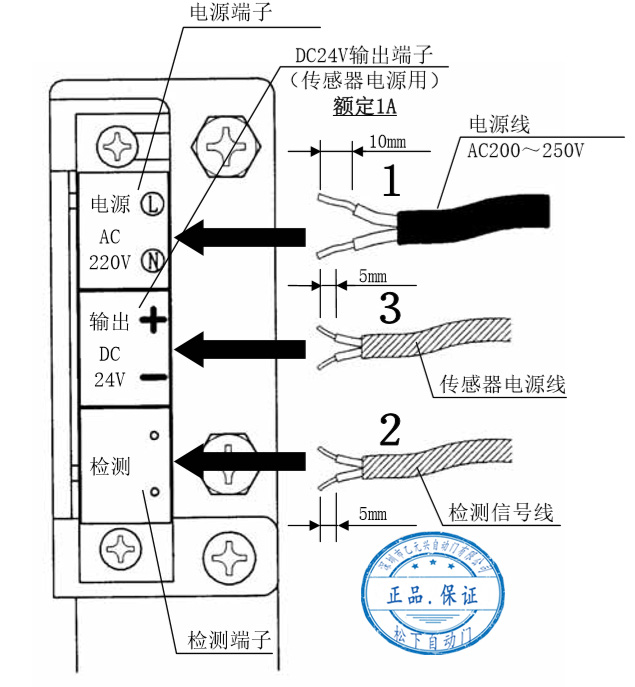

          (十七)、電源線及傳感器的接線方法:
          電源線及傳感器的連接
          (1)將電源線確實連接至端子臺裝置的電源端子。
                 【注意】電源電壓為200~250V。
                               如果接觸電源電壓,會引起火災,觸電的事故。
                               電線外殼剝去的長度如圖上所示,電線請勿及電源端子以外部位,否則會觸電的事故。
                               禁止觸及電源端子以外部位,否則會觸電的危險事故。
                               禁止將電源線插入檢測、DC24V端子,否則會造成故障。
                               接線要確實進行。( 如有不慎,會因導通不良造成火災及觸電)。

          (2)將傳感器檢測信號線(白、黃)兩根線與檢測端子確實相連。
          【注意】接線要確實相連到位。
                        如有不慎,會因導通不良,造成火災及觸電等安全隱患。

          (3)將傳感器兩根灰色電源線確實連接至DC24V輸出端子。
          【注意】禁止使用額定1A以上的器具,否則會引起故障及火災等安全事故。
                        請使用符合電源電壓的傳感器,請認真仔細閱讀傳感器使用說明書。
                        如有不慎,會造成故障及安全事故的發生。
